單路視頻防雷器
本系列產品同軸信號電涌保護器用于連接的同軸信號傳輸設備防雷及抗浪涌保護,適用于有線電視系統,視頻監控系統,安防系統,計算機網絡系統等同軸通訊設備的防護,安裝于防雷分區LPZ1-3界面
一：產品特點
1:BNC、F、L9接口，工作頻帶寬
2:適用于視頻、有線電視、G.703 等同軸設備防護
3:插耗低，信號傳輸性能優越
4:通流容量大，響應時間快，保護水平低
二：技術參數
| 產品型號 | HXL-STV-BNC | HXL-STV/4E | BXL-X/16E | ||||
| 保護路數 | 1路 | 4路 | 16路 | ||||
| 標稱工作電壓Un | 5 | ||||||
| 最大持續運行電壓UC | 8 | ||||||
| 帶 寬fG | 300MHZ | ||||||
| 插入損耗（dB） | ≤0.2 | ||||||
| 標稱放電電流IN(8/20us)In | 5 | ||||||
| 最大放電電流IN(8/20us)Imax | 10 | ||||||
| 特性抗阻Z | 75Ω | ||||||
| 響應時間tA | ≤1ns | ||||||
| 輸入輸出阻抗(Ω) | 75 | ||||||
| 接口型號 | BNC | ||||||
| 外殼材料 | 屏蔽金屬 | ||||||
| 工作環境 | -40℃～ 80℃ | ||||||
| 外形尺寸 | 68×25×25㎜ | 180×85×45㎜ | 485×110×45㎜ | ||||
| 防護等級 | IP20 | ||||||
三：產品安裝
1:同軸信號電涌保護器用于連接的同軸信號傳輸設備防雷及抗浪涌保護,適用于有線電視系統,視頻監控系統,安防系統,計算機網絡系統等同 軸通訊設備的防護.
2:視頻防雷器串聯安裝于視頻信號通道和被保護設備之間，“OUT”為設備端與被保護設備相連,“IN”為進線端.
3:所有接線必須牢固及可靠電氣聯接。
4:防雷接地應符合防雷規范要求，接地線盡量做到短而直且接地電阻應小于4Ω，接地線BVR:≥6mm2。

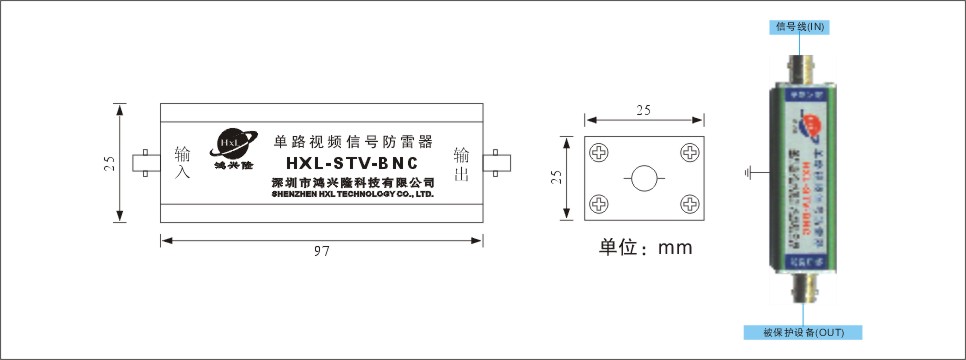

四：安裝示意圖
