導軌式電源防雷器
本產品是按SPD III級分類試驗要求設計的電涌保護器,可用于電源系統的負載設備第三級精細防護,防止終端電源設備受到過電壓及浪涌干擾,安裝于防雷分區LPZ2-3界面.
一：產品特點：
1:串聯模塊化分離結構,運維簡便
2:適用于單相TN-TT電網制式
3:工作狀態失效指示
4:共模.差模全保護模式
5:通流能力強,響應時間快,殘壓低
6:溫控斷路和過流保護裝置
二：技術參數：
| 產品型號 | HXL-D12 | HXL-D24 | HXL-D48 | HXL-D220 | |
| 保護級別 | D級 | ||||
| 工作電壓Un(V) | 12 | 24 | 48 | 230 | |
| 標稱放電電流(8/20us)(KA) | 5 | ||||
| 最大放電電流(8/20us)(KA) | 10 | ||||
| 電壓保護水平(V) | ≤80 | ≤120 | ≤200 | ≤300 | |
| 最大持續運行電壓Un(V) | 20 | 30 | 65 | 150 | |
| 響應時間 | ＜20 | ＜20 | ＜20 | ＜20 | |
| 漏電流（uA） | ≤30 | ≤30 | ≤30 | ≤30 | |
| 保護模式 | L-PE﹑N-PE | ||||
| SPD連接線 | BVR≥2.5㎜ | BVR≥2.5㎜ | |||
| 接地線 | BVR≥6㎜ | BVR≥6㎜ | |||
| 工作環境 | 溫度：-40℃～+80℃，相對濕度95% | ||||
| 外殼材料 | 鋁合金外殼 | ||||
| 規格尺寸㎜ | 61×18×90㎜ | ||||
三：產品安裝
1：安裝時請根據安裝示意圖連接，其中輸入端為導線接入端，輸出端為被保護設備連接端。 PE為地線，防雷器串聯安裝在電源線路和被保護設備之間，輸出端接被保護設備。
2：所有接線必須牢固及可靠電氣聯接。建議導線規格：48V 以下接地線：BVR≥2.5mm2。220V 接地線：BVR≥6mm2。 接地線線要短、直。
3：防雷接地應符合防雷規范要求，接地線盡可能粗短，并且接地電阻應小于4Ω。

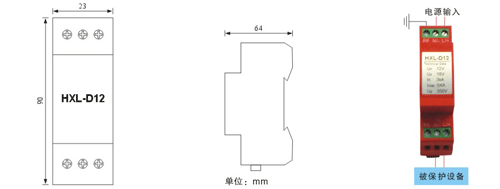

三：安裝示意圖
