單相電源防雷模塊NPE
本系列產品是按SPD II級分類試驗要求設計的限壓型電涌保護器,可用于電源線路的負載設備第二級防護, 防止低壓設備受到過壓干擾,安裝于防雷分區LPZ0B-1及后續分區
一：產品特點
1：單/多極標準聯合組件,適用于各種供電系統。
2：模塊化分離結構,運維簡便。
3：可視的失效指示窗口。
4：配有遙信接點,實現遠程監控。
5：通流能力強,響應時間快,殘壓低。
6：雙重的熱脫扣裝置,溫控斷路技術。
二：技術參數
產品型號 | HXL220-20/1+N | HXL220-40KA/1+N | HXL380-20KA/3+N | HXL380-40KA/3+N | |
| 標稱工作電壓Uc | 220V | 220V | 220V | 220V | |
| 標稱放電電流(8/20us)In | 10KA | 20KA | 10KA | 20KA | |
| 最大放電電流(8/20us)Imax | 20KA | 40KA | 20KA | 40KA | |
| 電壓保護水平 | ≤1.5KV | ≤1.75KV | ≤1.5KV | ≤1.75KV | |
| 最大持續運行電壓Uc | 385V | ||||
| 響應時間tA | ＜20ns | ||||
| 備用保險絲 | 125A | ||||
| 安裝接線方式/規格 | 并聯/多股線35㎜ | ||||
| 劣化指示 | 劣化指示窗口 | ||||
| 安裝位置及方式 | 35㎜DIN軌安裝 | ||||
| 工作環境 | -40℃—+80℃ | ||||
| 防護等級 | IP20 | ||||
| 外殼材料 | 紅色強化熱熔塑料，UL94-V0 | ||||
| 規格尺寸 | 89×36×62mm | ||||
三：產品安裝
1：SPD應用于主配電系統為220V雷電防護，并聯安裝在建筑物配電箱或機房的電源進線端，配35mm電氣導軌，可采用凱文連接方式。安裝前必須切斷電源，嚴禁帶電操作。
2：安裝時請根據安裝示意圖所示連接，其中L為相線，N為零線，PE為地線，切勿錯接。安裝完成后，合上自動斷路器開關，檢查工作狀態是否正常。
3：防雷模塊在使用期間，應定期檢測并查看故障顯示窗口狀態，當故障顯示窗口呈紅色或遙信端子輸出報警信號時，表示防雷模塊出現故障，應及時維修或更換。
4：適于室內運行，如安裝在室外時，必須加裝防水外殼。
5：所有接線必須牢固及可靠電氣聯接。20KA不小于6平方，40KA不小于10平方，60KA以上不小于16平方，導線要短、直。其引線長度應小于1m且越短越好。
6：防雷接地應符合防雷規范要求，接地線盡可能粗短且接地電阻應小于4Ω。

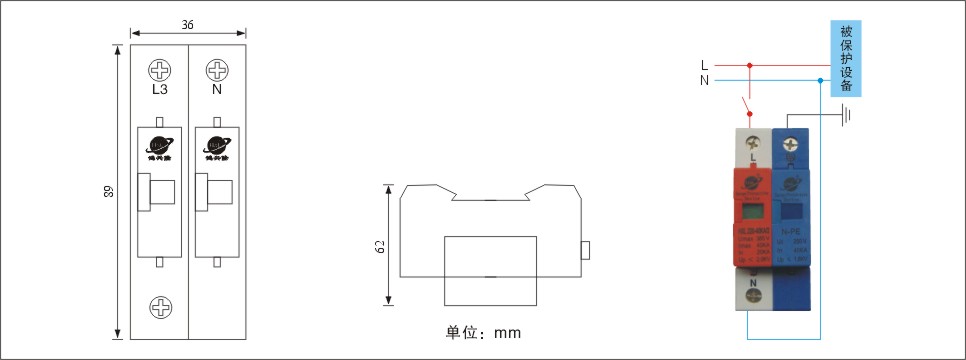

四：安裝示意圖
