一：產品特點

  1:模塊化分離結構，運維簡便.

  2:適用于各種直流電源系統保護.

  3:運態熱脫扣裝置，溫控斷路技術.

  4:通流能力強，響應時間快，保護水平低.

  5:適用于電信機房直流母線、微波通信機房直流母排、變電站合閘母線、控制母線防雷保護。

二：技術參數

三：安裝說明

  1:直流防雷模塊采用并聯的方式與電源線路相連接，接地端“PE”與地網相接；

  2:安裝時，避雷器前加裝空氣開關或熔斷器，以保護安全和便于維護，防雷器的“+”、“-”標志接相應的直流電源的正負極；“PE”標志接地線,所有接線必須牢固及可靠電氣聯接，

  3:防雷接地應符合防雷規范要求，SPD接地線：BVR≥10mm2,接地線盡可能粗短且接地電阻應小于4Ω。

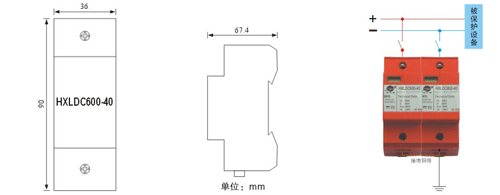

四：接地示意圖
